第十一堂：圖塊與外部參考

1.圖塊(BLOCK)：

a.內部圖塊(圖檔自身使用)，新版本可由設計中心使用

b.建立(基準點及選取物件)，保留、轉換圖塊、刪除方式

c.插入圖塊(INSERT 指令):插入點、比例、旋轉、分解

說明;當插入外部圖塊(圖檔)的時候，會包含來源圖之文字、圖塊、圖層、標註、線型、表格

d.圖塊於0層使用(其他圖層使用)

e.性質(顏色、線型)均為Bylayer、性質(顏色、線型)均為Byblock

f.等比例縮放、允許分解

g.圖塊單位(公釐、公分、英吋)或無單位

說明;UNITS圖面單位影響圖塊單位

PS:1.從屬圖面(規則)

2.建立及插入圖塊時確認目前圖層

3.單位決定，取決於物件本身代表之意義

2.製作圖塊(WBLOCK)：

a.外部圖塊(獨立的圖檔，可供其他圖面使用)

b.建立(整個圖面、選取物件)時，需指定目的地(路徑)

c.插入單位(公釐、公分、英吋)或無單位

d.覆蓋圖塊及重新定義使用

PS:建立BLOCK資料夾存放資源圖塊(WBLOCK)。

圖塊編輯器 BEDIT 指令...AutoCAD 2006 新功能

3.剪下、複製、貼上：

a.匿名圖塊建立(基準點系統指定左下角點)

b.基準點複製方式

c.貼上為圖塊

d.視窗(圖與圖)使用滑鼠左鍵及右鍵拖曳方式

4.圖塊在等分及等距使用

5.定義屬性(ATTDEF)：

a.建立(選取順序)

b.插入使用(有效集結物件與文字)

c.屬性萃取(產生表格)...數量計算

6.動態圖塊操作使用：

AutoCAD 2006 新功能

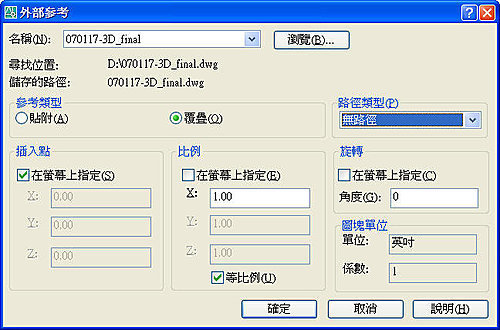

7.外部參考：

a.使用時機條件:圖框為底圖，必須在模型空間，參考圖面(底圖)與目前圖面連結

b.圖框使用圖塊方式只存在於目前圖面，而使用外部參考可即時更新所有連結圖面

c.參考類型:貼附(巢狀式)、覆疊(無巢狀式)

d.路徑類型:完整、相對、無路徑

e.分離、重新載入、釋放、併入(併入及插入)、開啟(現地編輯參考REFEDIT指令)

f.外部參考圖層為獨立群組

PS:1.外部參考變更通知

2.截取參考 XCLIP指令
