1.表格:TABLE指令_快捷鍵 TB
a.選擇表格形式時需注意字型
b.插入模式、欄列設定
c.合併儲存格(欄列)、插入欄列(左、右)
d.編輯文字、刪除內容
e.使用性質(Ctrl+1)調整表格欄寬及列高
f.等尺寸欄、邊界、性質填滿
g.插入圖塊、插入公式
h.文字複製方式、符合儲存格
補充說明:
◆ Ctrl+Y 重覆上一個插入或刪除動作
◆ 可選取多個儲存格來加入
◆ TABLEEXPORT 表格CSV匯出
◆ TABLEDIT 標格編輯文字
◆ Tab鍵 移置下一個儲存格
◆ Shif+Tab鍵 移置上一個儲存格
◆ 編輯時再最後一個儲存格按下 Tab鍵 繪新增下一列
◆ Alt+Enter鑑 建立儲存格段落
◆ Ctrl+掣點 掣點移動保持總寬及總高

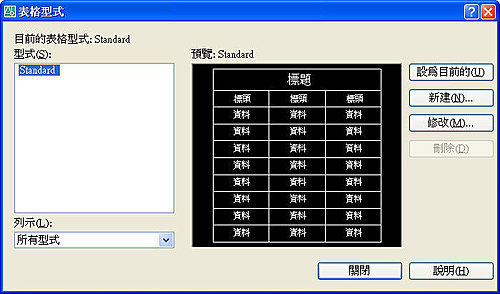

2.表格型式:TABLESTYLE指令_快捷鍵 TS
a.儲存格性質
b.邊界(現寬提示、出圖使用)
c.表格匯出(*.csv)

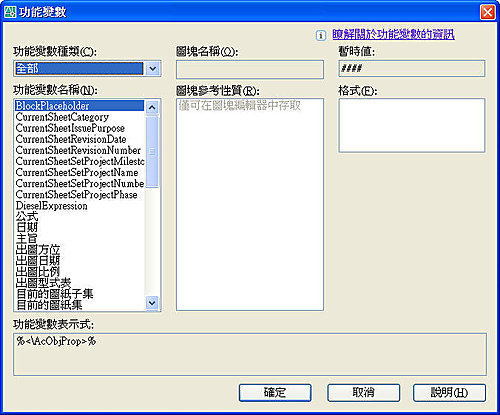

3.功能變數:FIELD指令
a.生命週期;可更新的文字,並且有灰階背景

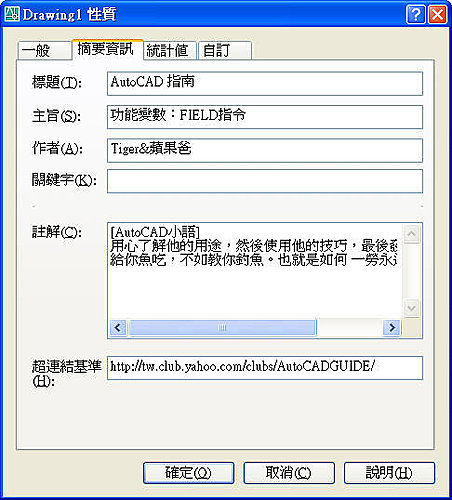

b.圖檔性質 DWGPROPS指令;作者、設計、核准、文件檔名
c.更新功能變數 UPDATEFIELD指令(手動選取)
d.使用 EXPLODE指令 轉換與編輯功能變數
4.檔案轉換:
a. WMFOUT 指令:AutoCAD轉換OFFICE使用。
檔案格式為(*.wmf),轉換時使用圖層狀態管理員,並可搭配OFFICE透明色彩
b. JPGOUT及BMPOUT 指令:AutoCAD轉換美工點陣向量軟體使用。
「選項」→「顯示」→「顏色」...更改背景顏色。
c.影像管理員IMAGE指令:截取、影像框使用(路徑同外部參考方式)
d.徒手描圖 SKETCH指令,SKPOLY系統變數
e.繪圖順序工具列
f. OFFICE文件(*.doc及*.xls)轉換AutoCAD使用。
使用選擇性貼上為AutoCAD元件
g.「選項」→「開啟與儲存」→「檔案儲存格式」...各版本檔案使用
