Q:使用AUTO CAD 2006 開起DWG檔找不到chineset檔,無法顯視字體請問那裡可以下載字體檔?
A:一般 AutoCAD 產品，會隨產品附贈的亞洲大字體 chineset.shx - 繁體中文字體，所以開啟圖檔時不應該找不到 chineset.shx 大字體。
請確認「選項」對話方塊 →「檔案」標籤 → 支援檔搜尋路徑...(確認是否有下列路徑)
C:\Program Files\AutoCAD 2006\fonts
如果有此 支援檔搜尋路徑 的話，研判可能 chineset.shx 大字體檔被刪除了。
提供以下解決方法，有問題請再提:
請至 AutoCAD 任何一個版本複製 chineset.shx 大字體檔，再放到字型的 支援檔搜尋路徑 即可。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:常常收到圖檔沒有字型(如:CHINA字體等等)，而要一個一個的指定成chineset.shx，是否有更好的方法呢?
A:至於CHINA的字體，你可以使用字體對映檔 acad.fmp : 自動定義轉換找不到的字體的檔案的位置。
字體對映檔位置:
C:\Documents and Settings\使用者帳號\Application Data\Autodesk\AutoCAD 版本\版本代號\cht\support\acad.fmp
狀況1:開啟圖面時 ABCD.SHX 字型找不到,而要手動指定成 chineset.shx 字型檔。
解決方法:使用 記事本 開啟字體對映檔 acad.fmp ,在最下面加入 CHINA;chineset.shx ,爾後 CAD 若找不到字型時會自動指定字型檔。
PS:若有很多字型請把它都寫入字體對映檔 acad.fmp ,就一勞永逸不用再手動指定字型檔了。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:請問光罩高手autocad 字型要怎樣才能讓它變成(實體字)而不是(單線)型式，因我是用cad 畫光罩，不是gds file；所以(字型)是要有(線寬的)~~~
A:如果只是單純的 字型寬度 問題，你先試試以下方法是否可行，有問題請再提~
※※※ 以下方法適用於 AutoCAD 2000以上版本 ※※※
a.「格式」功能表：→「圖層」....圖層性質管理員
b.新增 圖層1，並指定適當 線寬 後確定
c.輸入 LWDISPLAY 的新值 <開(ON)>: ON
或直接點選 狀態夾上的 線寬按鈕
d.輸入 DTEXT 指令，編寫文字即可
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:AutoCAD字型有沒有辦法作炸開的動作?請問有人知道使用AutoCAD寫出的文字,有沒有辦法作炸開的動作?讓筆劃變成單純的線條所構成,可以供CNC 刻字用,謝謝!
A:依目前你的問題，唯有 AutoCAD Express Tools [分解文字 : 將文字分解為2D聚合線: TXTEXP指令] ，比較符合您的需求。
至於企業化自定的特殊的文字編輯考量,可能還是要透過 AutoLISP 才能良身訂作以符合需求,AutoLISP 是一種具有完整功能的解釋式程式設計語言，您可利用它來呼叫 AutoCAD 指令、系統變數和對話方塊。
但這已牽涉到系統開發管理的層面,一般使用者可能無法自行開發，這時候 AutoCAD Express Tools 就可提供支援輔助了!
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:不好意思請問一下,問啥我裝CAD2007無法出現大字體 ,好像是找不到chineset的檔案
A:請確認「選項」對話方塊 →「檔案」標籤 → 支援檔搜尋路徑...(確認是否有下列路徑)
C:\Program Files\AutoCAD 2007\fonts
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:我想請問會CAD的高手們，我該如何將CAD裡的Rubon資料夾裡的字型抓進我的CAD裡？請各位高手大大們幫幫忙唷～
A:※※※ AutoCAD 2000 以上版本 ※※※ 有問題請再提!
※請至其他電腦把 fonts 資料夾複製到你的電腦即可。而其他自訂的字型檔也請放至系統預定的資料夾即可。

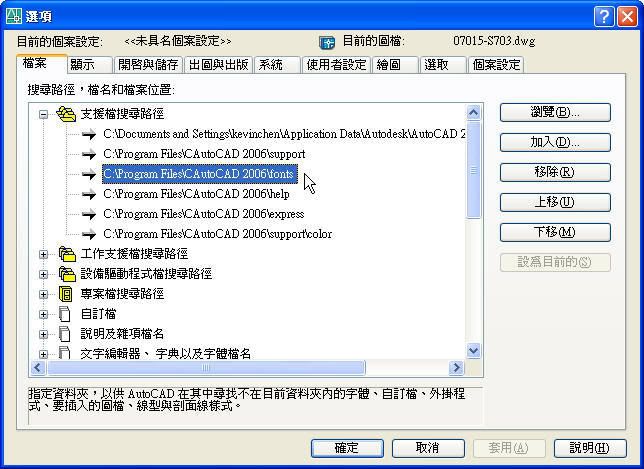

「選項」對話方塊 →「檔案」標籤 → 支援檔搜尋路徑...(確認是否有下列路徑)
C:\Program Files\AutoCAD 2006\fonts
http://i143.photobucket.com/albums/r134/op90o/J0046.jpg
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:我今天把一張cad檔 丟進去Corel DRAW裡面要上色,可是我輸入後 他會說找不到字型 我就選替代字型，可是字型是亂碼的 這樣 我要怎樣才可以讓中文字型在Corel DRAW下 是正常的而不是亂碼的呢?
A:一.如果只是單純的上色需求，建議轉成eps檔就不會有字型的問題，而我在公司是用Photoshop來上色，依照每個人的習慣Corel DRAW也很好用。
二.匯出eps檔案有2種方法：使用 出圖成eps檔 的方式即可滿足你的需求。有問題請再提~
1 .「檔案」功能表：「匯出」。EPS：壓縮的 PostScrip 檔
但是他是由螢幕的繪圖區範圍決定匯出的eps檔案大小，比較不好控制版面，所以可能必須在經過美工軟理裁切檔案。
2.出圖eps檔步驟如下:
1.使用出圖eps檔案方式，必須新增虛擬繪圖機，優點可自由匯出選取範圍，並控制比例準確的匯出有比例的檔案。
a.「檔案」功能表：「繪圖機管理員」
b.選擇「新增繪圖機精靈」→ 下一步
c.我的電腦 → 下一步 → 製造商adobe、型號PostScript Level 1 → 下一步 → 下一步 →選擇出圖至檔案 → 下一步 → 下一步 →完成。
d.出圖時設備請選擇 PostScript Level 1.pc3 即可。
其他相關格式檔案與AutoCAD互轉方式，請參考以下回答:
http://tw.knowledge.yahoo.com/question/question?qid=1506121203985
http://tw.knowledge.yahoo.com/question/question?qid=1507012502608
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:今天收到一份圖檔，但其中rbtltype.shx造型字體檔案無法開啟，選擇其他字形也無法替代，請問哪裡可以找到rbtltype.shx字型檔?
A:你所說的 rbtltype.shx 是造型字體檔，這個 rbtltype.shx 編譯造型檔是使用者自定的造型檔，除非找到來源的建立者不然一定找不到的。不過還是可以把 AutoCAD 原始的 ltypeshp.shx 編譯造型檔，複製後更名為 rbtltype.shx 編譯造型檔。
關於AutoCAD中文版翻譯 常常會造成許多誤解，像 編譯造型檔 一般並不是使用在字型上，通常用於使用者自訂線型的部份，對於圖面應該沒什麼影響，有可能只影響到 線型(*.lin) 而已。
ltypeshp.shx 編譯造型檔位置:
C:\Program Files\AutoCAD "版本"\Support
------------------------------------------------
※在早期是被當作類似圖塊的用途，使用 LOAD 指令(類似插入INSERT指令)來載入已編譯的含有造型定義的造型檔。
關於 編譯造型檔 請參考相關回答說明:
http://tw.knowledge.yahoo.com/question/question?qid=1106092210083
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:請問：.dwg檔裡的文字要怎麼做才能讓Microsoft Excel的檔案使用(不必再重新編輯文字)？因為我cad檔案裡的文字實在太多了。
A:你先試試 Express 的 TXT2MTXT 指令，將單行文字轉為多行文字後，在複製到 Excel 貼上即可。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:請問一下我在cad2004如何將重疊的線型.字型.圖塊等刪除其一？
A:最快速又方便的作法是使用 Express 的 OVERKILL指令。 若沒有 Express 可能就比較麻煩，可能要使用 循環選取 ，逐一過濾重複物件在予以刪除。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:請問,是不是在不同版本所顯示的字型會不太相同? 我在2002 跟 2007 開啟同一張圖,所顯示的字會不太一樣
PS.兩版本CAD字型檔是一樣的
A:如果說作圖時都是使用 AutoCAD 產品隨附的字體檔，如 SHX 字體 → 為 txt.shx、大字體 → 為 chineset.shx。則在任何版本均不會有顯示的字型不一樣的狀況產生。
但是有一些特殊的字型檔經過新版本的編譯後，的確會產生不一樣的情況，如有必要可以將舊的字型覆蓋新的字型，但是建議先新的字型備份保留。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:請問一下，我最近在用AUTO CAD2002開啟圖檔時，會出現以下訊息：開啟一個 AutoCAD 2000 格式檔案."lsp.shx": 搜尋路徑內找不到檔案:
輸入另一個字型的字體檔名LSP或<無>：
請問要如何取消以上的問題…另外，還有現在要另存新檔或在程式中要往啟檔案時，都只能在下方的”指令欄”中輸入檔名，不能像先前一樣的用圖式的方式開啟，這也是要如何才能解決呢？謝謝！
A1:以上狀況是 字型檔 及 對話方塊 二種狀況造成。而該圖檔有找不到 字型檔(lsp.shx) 所以會出現 "lsp.shx": 搜尋路徑內找不到檔案，請向給你圖的人要字型(lsp.shx)後即可解決。
PS:若無法取得字型，建議可以使用 字體對映檔(*.fmp)。
A2:因為對話方塊被關閉，請把 FILEDIA 系統變數，設定為 1 顯示對話方塊即可。
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
Q:我的AUTOCAD在開啟一些別人傳來的圖檔時~會找不到字體的問題~EX:對話框下方會出現找不到字體..LSP、china..等等!!
而對話方框的最上面~會出現指定文字型式LSP.S1.LD-0000|LSP.LD-0000|S1...等等..其中對話框的中間shx字體只有gdt.shx、simplex.shx兩種字體然而大字體卻一個也沒有~導致我全部按取消後~
開圖發現原本應該顯現的數字卻都不見了~我想知道是哪裡的原因?
PS.我曾以2004版本來開~卻又看的到!!我想知道是不是設定上的問題~
希望真正遇過問題或是真的懂問題點的專家高手們幫個忙~
A:1.字型檔(*.shx)有2種，SHX字體檔(*.shx) 用於阿拉伯數字及英文字母，大字體檔(*.shx) 則用於繁體中文字體或其他亞洲字體。因為每間公司所使用的大字體檔(*.shx)不同，當拿到的 DWG 圖檔未附上相關的大字體檔(*.shx)，開圖時則會請使用者指定替代字型。
關於字型的設定，AutoCAD在找不到字型時，會自動指定替代字型，若找不到則會出現亂碼(問號)，而且在指定字型的過程，當使用者按下取消，因為取消了自動指定替代字型，所以圖面上的文字會變成空白狀態。
PS:可以請給你圖檔的公司一併附上大字體檔(*.shx)，若拿不到字型則可使用 字體對映檔(acad.fmp) 來自動指定替代大字體檔(*.shx)。
2.若以2004版開啟 DWG 圖檔而字型能正常顯示，則表示 2004版本有指定 支援搜尋路徑，因為CAD本身已找到字型檔，所以不會再出現 "找不到字體"的訊息。
PS:你的電腦可能已有字型檔，此時只需在其他版本加入「選項」→「檔案」→「支援搜尋路徑」。
其他CAD版本也就不會再出現 "找不到字體"的訊息。
☆以下作法是屬於高階程式管理運用，你先試試看有問題請再提☆
AutoCAD 2004版本以上已將系統資料夾隱藏，所以你必須先將隱藏資料夾打開才可搜尋到 字體對映檔(acad.fmp)。
AutoCAD 2002版本以下則免。
※※※ 以下方法適用於 AutoCAD 2004 以上版本 ※※※
■字體對映檔(*.fmp)位置:
C:\Documents and Settings\使用者帳號\Application Data\Autodesk\AutoCAD 版本\版本代號\cht\support\acad.fmp
狀況1:開啟圖面時 ABCD.SHX 字型找不到,而要手動指定成 chian.shx 字型檔。
解決方法:使用記事本開啟字體對映檔 acad.fmp ,在最下面加入 ABCD;chian.shx ,爾後 CAD 若找不到字型時會自動指定字型檔,
PS:若有很多字型請把它都寫入字體對映檔 acad.fmp ,就一勞永逸不用再手動指定字型檔了。
請參考相關知識回答:
http://tw.knowledge.yahoo.com/question/?qid=1206111500147
※※※※※※※※※※※※
